Một tủ kính sáng đèn chưa chứng minh bánh bên trong được làm lạnh đồng đều. bản đồ nhiệt tủ trưng bày là hồ sơ đo nhiệt tại từng vị trí đặt hàng, giúp phát hiện điểm nóng, luồng gió tắc và vùng làm lạnh quá gắt trong tủ trưng bày bánh ngọt và tủ trưng bày bánh kem.
Con số trên bảng điều khiển chỉ là nhiệt độ mà cảm biến của tủ đang đọc. Bánh kem ở kệ trên sát kính có thể có nhiệt độ tủ bánh kem khác số trên màn hình. Khay mousse gần cửa hoặc thực phẩm trước cửa gió cũng có thể chênh nhiệt, nhất là trong tủ trưng bày siêu thị và tủ trưng bày bánh mini.
Quầy bán lẻ cần kiểm soát nhiệt theo sản phẩm thực tế, không theo cảm giác “tủ vẫn đang lạnh”. Đo nhiệt độ tủ bánh kem giúp đánh giá khả năng bảo quản bánh kem, kem, mousse và nhân trứng. Mã lỗi tủ trưng bày bánh chỉ là tín hiệu hỗ trợ, không thay thế phép đo độc lập.
Những điểm chính cần nhớ
- Bản đồ nhiệt tủ trưng bày cần đo tại sáu vị trí trên ba tầng kệ, trong điều kiện có hàng, mở cửa và tái nạp hàng như một ca bán thực tế.
- Không dùng duy nhất số liệu trên bảng điều khiển để đánh giá nhiệt độ tủ bánh kem; hãy dùng đầu dò độc lập và đối chiếu từng điểm với nhãn bảo quản sản phẩm.
- Luồng gió, cách xếp khay, đèn tủ, gioăng cửa và nhiệt độ phòng đều có thể tạo điểm nóng hoặc vùng quá lạnh, nên cần chừa khoảng hở và không che cửa gió.
- Mã lỗi tủ trưng bày bánh chỉ là tín hiệu hỗ trợ. Khi có cảnh báo, cần ghi mã lỗi, đo nhiệt độ thực tế, kiểm tra tải hàng và gọi kỹ thuật nếu lỗi lặp lại hoặc tủ làm lạnh kém.
- Việc chọn tủ, thử tải và bảo dưỡng phải dựa trên độ đồng đều nhiệt, tốc độ phục hồi, mức tải thực tế và hiệu suất của toàn bộ thiết bị, không chỉ tên thương hiệu hay một linh kiện.

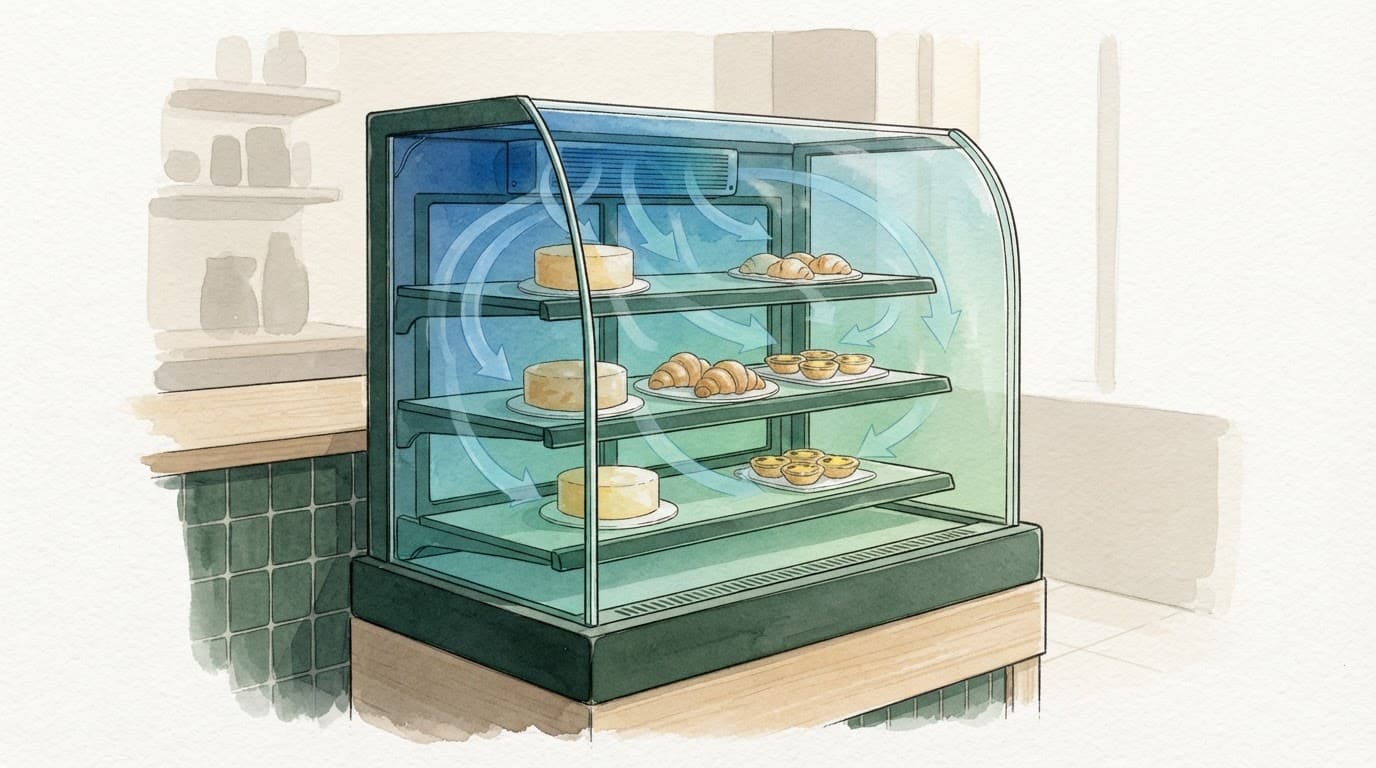

Bản đồ nhiệt tủ trưng bày bánh ngọt đo điều gì?
Bản đồ nhiệt tủ trưng bày không phải hình minh họa với các mảng xanh đỏ. Đó là phép đo theo vị trí, thời điểm và trạng thái vận hành. Cần đo khi tủ trưng bày bánh ngọt đầy hàng, mở cửa nhiều lần hoặc vừa bổ sung khay mới. Hệ thống làm lạnh tạo luồng gió và phân tầng nhiệt, nên mỗi vùng có thể cho kết quả khác nhau.
Với tủ trưng bày bánh kem, nhiệt độ tủ bánh kem nên ở dải 2 đến 8 độ C để giữ chất lượng cảm quan. Riêng bánh kem sữa, mousse hoặc nhân trứng cần nhiệt độ tủ bánh kem chặt hơn theo nhãn sản phẩm. FDA Food Code 2022 dùng mức 5 độ C hoặc thấp hơn cho thực phẩm lạnh cần kiểm soát an toàn.
Sáu điểm đo không được bỏ qua
Bạn đặt đầu dò tại ba tầng kệ, mỗi tầng gồm một điểm phía trước và một điểm phía sau. Không đặt đầu dò gần cảm biến dàn lạnh, hoặc sát mặt kính, dàn lạnh và thành kim loại, vì các vị trí này làm số liệu lệch khỏi nhiệt độ thực phẩm.
Bản ghi cần có giờ đo, lượng hàng trong tủ, nhiệt độ phòng, số lần mở cửa và trạng thái sấy kính. Đây là dữ liệu để truy ra nguyên nhân, không phải thủ tục cho đủ hồ sơ. Khi đối chiếu sản phẩm, hãy so sánh nhiệt độ tủ bánh kem với nhãn bảo quản.
Tủ trưng bày siêu thị thường có nhiều tầng, lượng hàng lớn và tần suất mở cửa cao, nên sai khác giữa các vùng dễ rõ hơn. Bản đồ nhiệt tủ trưng bày cần bao quát những vùng này.
| Vị trí kiểm tra | Điều cần xác nhận | Dấu hiệu cần xử lý |
|---|---|---|
| Giữa kệ, phía sau | Nhiệt độ duy trì khoảng 2 đến 5 độ C với bánh kem sữa | Vượt ngưỡng bảo quản trên nhãn sản phẩm |
| Mép trước sát kính | Sai khác trước và sau kệ ở mức nhỏ, không ấm hơn rõ rệt | Bánh mềm kem, đọng nước hoặc chảy mặt |
| Trước cửa gió | Không bị luồng lạnh thổi trực tiếp, không giảm nhiệt cục bộ | Kem khô, mặt bánh se hoặc đóng đá cục bộ |
| Kệ trên | Nhiệt độ không tăng lặp lại do nhiệt tích tụ dưới đèn | Nhiệt cao lặp lại vào giờ bán đông |
| Kệ dưới | Luồng hồi gió thông thoáng, nhiệt độ không phục hồi chậm | Đáy khay ẩm, lạnh yếu hoặc có mùi đọng |
| Gần cửa mở | Ghi được thời gian nhiệt độ phục hồi về ngưỡng sau thao tác bán hàng | Nhiệt tăng kéo dài sau mỗi đợt mở cửa |
Điểm đọc tốt nhất không có giá trị nếu một góc tủ thường xuyên vượt ngưỡng. Để đánh giá nhiệt độ tủ bánh kem, hãy quyết định theo điểm yếu nhất của bản đồ. Cách này cũng là cơ sở để bảo quản bánh kem trong điều kiện bán hàng thực tế.
Nếu xuất hiện mã lỗi tủ trưng bày bánh, hãy dùng bản đồ nhiệt để kiểm chứng dấu hiệu vận hành. Đừng suy đoán nguyên nhân chỉ từ mã cảnh báo.
Bảng điều khiển điện tử đẹp hay công nghệ làm lạnh hiện đại không thay thế dữ liệu đo. Tủ đạt chuẩn không tạo vùng nhiệt bất thường trong điều kiện bán hàng bình thường.
Giao thức lập bản đồ nhiệt trong một ca bán
Bạn không lập bản đồ nhiệt khi tủ rỗng rồi coi đó là kết quả cuối cùng. Khay bánh, hộp đóng gói và thao tác mở cửa đều làm thay đổi luồng khí trong tủ trưng bày bánh ngọt. Với tủ trưng bày bánh kem, bài kiểm tra phải mô phỏng đúng một ca bán và dùng hàng hóa đã được làm lạnh.
Quy trình sáu điểm, ba trạng thái
- Kiểm tra thiết bị đo độc lập theo hướng dẫn hiệu chuẩn của nhà sản xuất. Xác nhận sai số, thời hạn hiệu chuẩn và tình trạng pin trước khi đo. Đầu dò đo sản phẩm không thay thế cho cảm biến dàn lạnh, vốn phục vụ việc điều khiển của tủ.
- Đặt sáu đầu dò tại các vị trí đã xác định, xen giữa hàng hóa nhưng không che cửa gió. Dùng sản phẩm đã được làm lạnh đúng yêu cầu, không đưa bánh còn ấm vào bài đo.
- Ghi nhiệt độ tủ bánh kem tại từng điểm mỗi 5 phút, trong ít nhất 45 phút khi tủ hoạt động ổn định. Nhiệt độ tủ bánh kem ở trạng thái nền là mốc để so sánh, không lấy một số trung bình thay cho dữ liệu từng điểm.
- Lặp lại phép đo sau một chu kỳ mở cửa bán hàng, rồi đo lần nữa sau khi bổ sung hàng lạnh. Với tủ trưng bày siêu thị có nhiều lượt mở cửa, hãy ghi thời gian phục hồi. Theo dõi thời gian đưa nhiệt độ tủ bánh kem về mức ổn định, vì tốc độ phục hồi quan trọng hơn một số đọc đơn lẻ.
- Đối chiếu từng điểm với hướng dẫn bảo quản trên nhãn sản phẩm. Ghi lại điểm không đạt và di chuyển bánh khỏi vị trí đó trước khi chỉnh setpoint hoặc gọi kỹ thuật. Chỉ tiếp tục dùng vị trí đó khi nhiệt độ tủ bánh kem đáp ứng tiêu chí trên nhãn.
- Lưu biểu đồ cùng điều kiện tải, nhiệt độ phòng, số lần mở cửa và hành động khắc phục. Nếu có cảnh báo, ghi mã lỗi tủ trưng bày bánh cùng thời điểm xuất hiện, thay vì xóa lỗi.
Bản đồ nhiệt tủ trưng bày cần được làm lại sau khi đổi cách xếp khay, thay quạt, sửa dàn lạnh hoặc chuyển vị trí tủ. Cùng một model tủ trưng bày bánh ngọt, đặt sát tường bếp nóng và đặt trong quầy có điều hòa sẽ cho kết quả khác nhau. Phương pháp đo theo tải cũng có thể tham khảo cho tủ mát công nghiệp, nhưng ngưỡng đánh giá vẫn phải theo sản phẩm và hướng dẫn của nhà sản xuất.
Luồng gió, kính mờ và ca ngắt điện
Tủ trưng bày bánh ngọt không phải kho chứa. Khi nhồi kín mỗi tầng kệ, luồng khí lạnh sẽ bị chặn. Mặt trước trông đầy đặn, nhưng lõi tủ mất khả năng trao đổi nhiệt. Mousse và lớp kem mềm trong tủ trưng bày bánh kem nhạy hơn với dao động nhiệt.
Kệ đẹp nhưng không nghẹt gió trong tủ trưng bày bánh ngọt
Chừa khoảng hở phía sau, hai bên và giữa các khay để luồng khí của hệ thống làm lạnh lưu thông ổn định. Không kê hộp bánh che cửa thổi hoặc cửa hồi gió. Với bánh kem phủ mặt mềm, tránh đặt ngay trước luồng lạnh mạnh vì kem có thể khô, nứt hoặc đóng nước khi nhiệt dao động.
Đèn tủ cũng là nguồn nhiệt. Nếu kệ trên luôn ấm hơn, hãy kiểm tra nhiệt độ tủ bánh kem, khoảng cách bánh với đèn, gioăng cửa và hướng gió trước. Đừng hạ nhiệt độ tủ bánh kem cho toàn bộ tủ vì một vùng nóng, kệ dưới có thể quá lạnh. Sau khi chỉnh luồng gió, đo lại nhiệt độ tủ bánh kem ở từng kệ để xác nhận độ đồng đều.
Kính mờ và sấy kính tủ bánh
Mờ sương xuất hiện khi hơi ẩm trong không khí chạm mặt kính lạnh và ngưng tụ. Ở môi trường như tủ trưng bày siêu thị, độ ẩm cao và việc mở cửa liên tục làm hiện tượng rõ hơn. Bạn cũng cần kiểm tra gioăng, hệ sấy kính, rãnh thoát nước và xả đá tự động, vì chu kỳ bất thường có thể làm nhiệt dao động.
Bạn cần phân biệt sương ở mặt ngoài với hơi nước trong lòng kính. Sương ngoài thường liên quan đến môi trường quầy và hệ thống sấy kính. Hơi nước phía trong có thể báo hiệu khí ẩm lọt vào khoang tủ. Lau kính chỉ xử lý phần nhìn thấy.
Trước khi gọi kỹ thuật, hãy ghi lại mã lỗi tủ trưng bày bánh, thời điểm, nhiệt độ và trạng thái quạt.
Không tắt tủ qua đêm để tiết kiệm điện năng khi trong tủ còn hàng cần bảo quản lạnh. Việc tắt, bật làm tăng ngưng tụ và kéo dài thời gian hồi lạnh, khiến biến thiên nhiệt lớn hơn mức tiết kiệm thực tế.
Đọc bảng điều khiển và xử lý lỗi theo dữ liệu
Setpoint không phải là nhiệt độ của bánh. Ở tủ trưng bày bánh kem và tủ trưng bày bánh ngọt, bảng điều khiển điện tử có thể hiển thị 3 độ C. Con số này đúng với cảm biến điều khiển, nhưng khay sát kính vẫn có thể ấm hơn. Bánh cạnh dàn gió cũng có thể lạnh quá mức, nên chỉ đổi cài đặt sau khi đo độc lập.
Khi nào cần chỉnh nhiệt độ tủ bánh kem?
Hãy dùng mức cài đặt để đưa nhiệt độ thực tế của sản phẩm về đúng ngưỡng. Nếu nhiệt độ tủ bánh kem ở kệ giữa vượt mức 2 đến 5 độ C, hãy kiểm tra tải hàng trước.
Tiếp theo, kiểm tra cửa gió, vị trí tủ và nhiệt độ phòng, vì chúng có thể làm nhiệt độ tủ bánh kem dao động. Khi cần chuyển hàng trước khi hạ setpoint, hãy xác nhận nhiệt độ tủ bánh kem bằng đầu dò độc lập.
Đừng thay đổi nhiều thông số cùng lúc trên tủ trưng bày bánh ngọt. Mỗi thay đổi cần một chu kỳ đo mới; với tủ trưng bày siêu thị có tải lớn hoặc mở cửa nhiều, hãy đánh giá thêm tốc độ phục hồi.
Với nem chua đóng gói, hệ quy chiếu NEM36 vẫn theo nguyên tắc chuỗi lạnh: sau khi nem đạt độ chín tới do lên men Lactic, việc giữ lạnh giúp hãm tốc độ chua tiếp diễn. Không dùng tủ đông công nghiệp thay cho tủ mát nếu yêu cầu nhiệt độ không tương thích; chỉ đặt nem trong tủ bánh khi bao gói kín, yêu cầu của nhà sản xuất phù hợp và hàng tách khỏi thực phẩm hở.
Mã lỗi tủ trưng bày bánh: đọc P1, P2, HA và LA đúng cách
P1 và P2 trong mã lỗi tủ trưng bày bánh thường liên quan đến đầu dò nhiệt hoặc cảm biến dàn lạnh. Hãy đối chiếu với manual của đúng hãng trước khi kết luận.
HA thường là cảnh báo nhiệt cao, còn LA thường báo nhiệt thấp trong mã lỗi tủ trưng bày bánh. Ý nghĩa cụ thể có thể thay đổi theo bộ điều khiển, vì vậy không tự diễn giải theo bảng mã trên mạng.
Khi có cảnh báo, hãy xử lý theo trình tự sau:
- Ghi mã lỗi tủ trưng bày bánh, giờ xuất hiện và nhiệt độ thực tế từ đầu dò độc lập.
- Đo lại nhiệt độ bằng đầu dò độc lập, rồi đối chiếu với cảm biến dàn lạnh và manual của hãng.
- So sánh kết quả với mã lỗi tủ trưng bày bánh trước khi kiểm tra phần cứng.
- Kiểm tra cửa, quạt, dàn ngưng, tải hàng và nguồn điện khi mã lỗi tủ trưng bày bánh xuất hiện.
- Nếu tủ làm lạnh kém, chuyển hàng sang kho lạnh đã xác nhận nhiệt độ trước khi tiếp tục bán.
- Không tự xóa mã lỗi tủ trưng bày bánh bằng cách ngắt điện rồi bật lại.
Cách này chỉ xóa dấu vết vận hành, không sửa nguyên nhân gây lỗi.

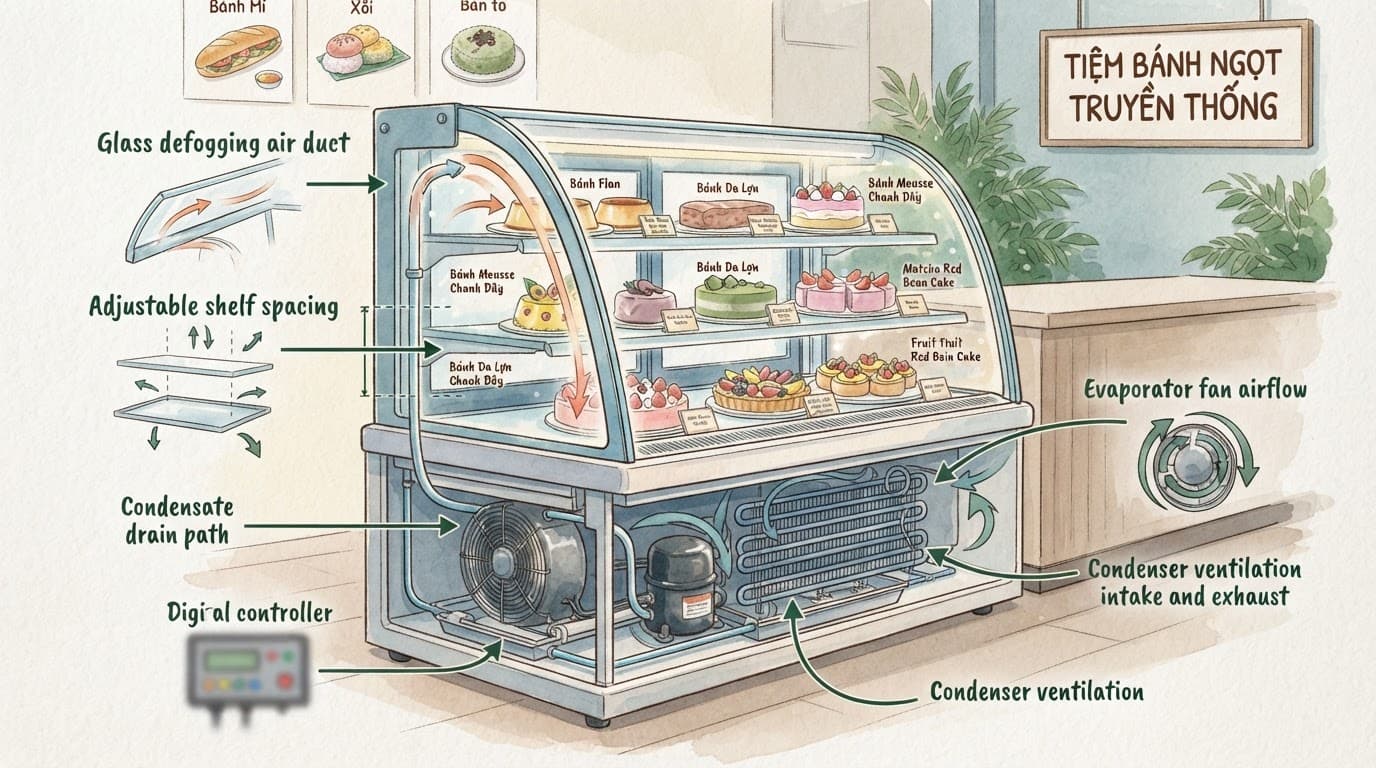

Chọn tủ và bảo dưỡng để giữ bản đồ nhiệt ổn định
Tủ bánh kem kính cong tạo góc nhìn mềm và rộng, còn tủ bánh kem kính vuông thường tối ưu diện tích xếp khay. Ở cả tủ bánh kem kính cong và tủ bánh kem kính vuông, hình dáng kính không tự quyết định hiệu suất lạnh. Cả hai kiểu đều cần được thử tải thực tế.
Với tủ trưng bày bánh kem và tủ trưng bày bánh ngọt, hãy đánh giá dung tích hữu dụng, hướng gió, tải khay và độ kín cửa. Bạn cũng cần kiểm tra sấy kính tủ bánh, xả đá tự động để hạn chế dao động nhiệt, cùng khoảng thoát nhiệt quanh dàn ngưng.
Tủ trưng bày bánh ngọt phải phù hợp với lượng hàng và không gian bán. Tủ trưng bày bánh mini cần được kiểm tra phân tầng nhiệt, khoảng hở và công suất thực tế, không chỉ nhìn kích thước.
Với quầy lớn, hãy thử tải tủ mát công nghiệp và tủ trưng bày siêu thị theo lượng hàng thực tế. Tủ đông công nghiệp phục vụ hàng đông lạnh, nên không thể dùng cùng tiêu chí với tủ giữ bánh mát. Đánh giá tủ trưng bày siêu thị khi mở cửa và tái nạp hàng, rồi đo tốc độ phục hồi. Khoảng thoát nhiệt phía sau tủ trưng bày siêu thị cũng phải phù hợp với không gian trưng bày và cách bố trí tủ.
Đừng chọn máy nén chỉ theo tên thương hiệu
Máy nén embraco hay Secop xuất hiện trong nhiều dòng tủ mát công nghiệp. Tuy nhiên, tên linh kiện không thay cho dữ liệu bản đồ nhiệt thực tế. Vật liệu dàn lạnh đồng cũng không tự chứng minh độ đồng đều nếu luồng gió và điều khiển chưa phù hợp.
Khi chọn thiết bị làm bánh cho quầy, hãy yêu cầu nhà cung cấp giải thích công nghệ làm lạnh, tải thiết kế và điều kiện thử. Hãy thử tải theo loại bánh, số tầng khay và điều kiện phòng tương tự quầy. Ghi nhận nhiệt độ tủ bánh kem trong suốt thử nghiệm.
Khi so sánh mức tiêu thụ điện, hãy xem hiệu suất của toàn bộ tủ và hệ thống làm lạnh, không chỉ một linh kiện. Dữ liệu đo thực tế nên bao gồm thời gian mở cửa, mức tải và khả năng phục hồi về nhiệt độ tủ bánh kem.
Hướng dẫn chọn tủ lạnh thương mại tiết kiệm năng lượng của Bộ Năng lượng Hoa Kỳ tập trung vào hiệu suất thiết bị hoàn chỉnh, không chỉ một linh kiện đơn lẻ.
Lịch bảo dưỡng phải gắn với dấu hiệu vận hành
Mỗi tuần, bạn kiểm tra gioăng cửa, nước đọng, tiếng quạt và nhiệt độ tủ bánh kem tại sáu điểm trọng yếu. Trong nhật ký vận hành, ghi mã lỗi tủ trưng bày bánh và cảnh báo, kèm thời điểm đo. Theo lịch phù hợp với mức bụi của quầy, thực hiện vệ sinh tủ định kỳ và làm sạch dàn ngưng, khu vực hút gió.
Nếu mã lỗi tủ trưng bày bánh lặp lại, hãy gọi kỹ thuật thay vì chỉ xóa cảnh báo. Dàn ngưng bám bụi buộc máy nén chạy lâu hơn, nhiệt phục hồi chậm hơn và làm giảm khả năng tiết kiệm điện năng.
ENERGY STAR cho biết tủ lạnh thương mại cửa kính đạt chuẩn có thể tiết kiệm khoảng 370 kWh mỗi năm theo điều kiện đánh giá tại Hoa Kỳ. Số liệu này không thay thế hóa đơn điện tại Việt Nam. Khi dự toán chi phí, hãy ưu tiên hiệu suất toàn bộ tủ, dữ liệu đo thực tế và bảo dưỡng định kỳ.
Câu hỏi thường gặp
Nhiệt độ tủ trưng bày bánh kem nên được kiểm tra ở đâu?
Hãy đo tại sáu điểm gồm phía trước và phía sau của ba tầng kệ, tránh đặt đầu dò sát kính, dàn lạnh, thành kim loại hoặc cảm biến điều khiển. Cách đo này giúp phát hiện chênh lệch nhiệt giữa các vùng trong tủ.
Có thể chỉ nhìn nhiệt độ trên bảng điều khiển để biết bánh được bảo quản an toàn không?
Không nên, vì bảng điều khiển chỉ hiển thị nhiệt độ tại vị trí cảm biến của tủ. Cần dùng đầu dò độc lập để đo tại từng vị trí đặt bánh và đối chiếu với yêu cầu trên nhãn sản phẩm.
Khi nào cần lập lại bản đồ nhiệt tủ trưng bày?
Nên lập lại sau khi thay đổi cách xếp khay, sửa dàn lạnh, thay quạt, di chuyển tủ hoặc thay đổi điều kiện phòng. Cũng cần đo lại khi tủ có mã lỗi, nhiệt phục hồi chậm hoặc xuất hiện điểm nóng lặp lại.
Vì sao không nên hạ nhiệt độ toàn bộ tủ khi một kệ bị nóng?
Một kệ nóng có thể do bị che cửa gió, gần đèn, gioăng hở hoặc luồng hồi gió không thông thoáng. Hạ setpoint toàn bộ tủ có thể làm các vùng khác quá lạnh, vì vậy cần kiểm tra nguyên nhân và đo lại từng kệ trước.
Cần làm gì khi tủ xuất hiện mã lỗi P1, P2, HA hoặc LA?
Hãy ghi mã lỗi, thời điểm xuất hiện và nhiệt độ đo bằng đầu dò độc lập, sau đó đối chiếu với manual đúng model tủ. Kiểm tra cửa, quạt, dàn ngưng, tải hàng và nguồn điện; nếu tủ làm lạnh kém, chuyển bánh sang kho lạnh đã xác nhận nhiệt độ và gọi kỹ thuật.
Nhiệt độ đồng đều mới là hàng rào bảo quản
Bản đồ nhiệt biến tủ trưng bày bánh kem từ vật dụng trưng bày thành hệ thống kiểm soát, phù hợp cả với tủ trưng bày siêu thị có lượng hàng lớn. Qua đó, bạn theo dõi nhiệt độ tủ bánh kem thay vì chỉ cảm nhận độ lạnh ở một điểm.
Đừng đánh giá tủ trưng bày bánh ngọt bằng cảm giác lạnh ở một vị trí. Hãy đo nhiệt độ tủ bánh kem theo từng khu vực, từng ca bán và đúng sản phẩm đang đặt trong tủ, đồng thời ghi nhận cảnh báo, mã lỗi tủ trưng bày bánh để gọi kỹ thuật khi cần.
Nhiệt độ ổn định là điều kiện để bảo quản bánh kem và giữ chất lượng hàng hóa ổn định.
